无线火车方向识别控制系统说明
来源: 东莞博银   公布时间:2011-3-31 14:58:11   点击次数:666



传感器感应模块

传输距离:A、B;B、C之间通讯可视距离最远为12公里。

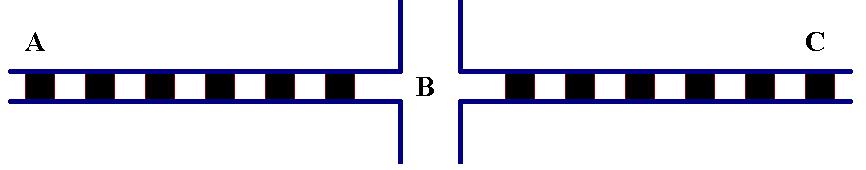

在A、C处各放一个火车来车方向识别模块发射部分,B处包括无线数据接收电台、CPU处理器模块传感器采集;CPU处理器模块为继电器输出。

1、火车从AB方向行驶,当火车压到A处传感器时,传感器的脉冲信号送到无线电台,电台立即发送无线数据(数据内容为火车来车及来车的方向);B处道口的无线接收电台收到A处的数据后继电器闭合(连接十字路口的指示灯亮),同时B处的火车方向指示灯(从左到右)绿灯亮(此处指示灯用LED指示);当火车运行到B处,压到B传感器时,方向指示灯延时5秒灭,火车离开后继电器延时10S断开(即压到B处直到最后一次感应延时10S道口指示灯灭),火车行驶压到C处时系统不动作。

2、火车从C到B方向行驶,当火车压到C处传感器时,传感器的脉冲信号送到无线电台,电台立即发送无线数据(数据内容为火车来车及来车的方向);B处道口的无线接收电台收到C处的数据后继电器闭合(连接十字路口的指示灯亮),同时B处的火车方向指示灯(从右到左)红灯亮(此处指示灯用LED指示);当火车运行到B处,压到B传感器时,方向指示灯延时5秒灭,火车离开后继电器延时10S断开(即压到B处直到最后一次感应延时10S道口指示灯灭),火车行驶压到A处时系统不动作。

3、当火车先行驶压到A处传感器但没有压到B处传感器(即在A与B之间停止),道口继电器闭合,同时方向指示灯打开,10分钟后系统复位。同样,当火车先行驶压到C处传感器但没有压到B处传感器。
